PRODUCTS - CARDANS - CARDAN SHAFTS COMPONENTS

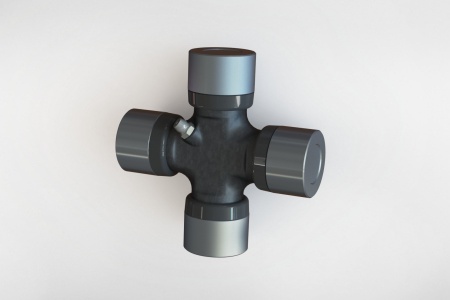

As cruzetas fornecidas pela NOBRE apresentam nível de qualidade adequado as exigências de cada série em sua aplicação.

Código Diâmetro “A” Diâmetro “B” Diâmetro “C” Diâmetro “D” Posição da Graxeira Equivalências Aplicação CCN 01 16,00 40,50 -- -- 1 -- S. 100 Quadrada CCN 04 23,82 61,20 -- -- 1 5-13400X / CZ 101 S. 1000 Quad./Aut./Triang. CCN 45 27,00 70,00 -- -- 1 CZ 102 S.1500 Quadrada CCN 36 27,00 81,70 -- -- 1 5-330002X / CZ 202 S. 2000 Quadrada CCN 36A 27,00 81,70 -- -- 2 5-121X / CZ 202 -- CCN 103/1 30,17 92,00 -- -- 1 5-178X / CZ 208 S. 2500 Quad./Triang CCN 103/1C 30,17 92,00 -- -- 3 -- S. 2500 Quad./Triang CCN 55 30,17 106,30 -- -- 1 5-160X / CZ210 S. 5000 Quad./Triang. CCN 55A 30,17 106,30 -- -- 2 5-160X / CZ 210   CCN 101/1 38,00 -- 62,2 -- 1 5-12213X / CZ 227 S. 6000 Quadrada CCN 201/1 19,10 47,00 -- -- 1 -- S. 500 Automotiva CWN 100 22,00 55,00 -- -- 1 5-31000X S. CW 1000 CWN 200 24,00 61,00 -- -- 1 5-32000X S. 1000 Oval CWN 200C 24,00 61,00 -- -- 3 -- S. 1000 Oval CWN 300 27,00 74,30 -- -- 1 5-33000X / CZ 127 S. 2000 Oval CWN 400 32,00 76,00 -- -- 1 5-34000X / CZ 140 S. 2500 Oval CWN 400C 32,00 76,00 -- -- 3 5-34000X / CZ 140 S. 2500 Oval CCN 001 22,03 53,80 -- -- 2 -- S. 1001 Triangular CCN 002 23,80 61,30 -- -- Blindada -- S. 1002 Triangular CCN 003 27,00 70,00 -- -- 1 -- S. 1503 Triangular CCN 004 27,00 74,60     1 -- S. 2004 Triangular CCN 005 30,23 79,50 -- -- 1 -- S. 2505 Triangular  CCN 006 30,17 92,00     2 -- S. 2506 Triangular  CCN 007 30,20 106,50 -- -- 1 -- S. 5007 Triangular CCN 008 35,00 106,50 -- -- 1 -- S. 6008 Triangular CCN 03 24,60 61,50 38,40 -- 1 5-13600X / CZ 104 -- CCN 37 27,00 61,90 -- -- 1 -- S. 037 Lavrale CCN 102/1 27,00 92,00 -- -- 2 5-273X / CZ 252 -- CCN 301 31,01 82,60 -- -- Blindada CZ 116 -- CCN 302 30,00 82,60 -- -- 4 -- -- CCN 303 27,00 70,00 -- -- 4 CZ 117 -- CCN 04H 23,82 86,00 -- -- 1 -- Homocinetica CCN 55H 30,00 102,50 -- 96,00 1 -- Homocinetica

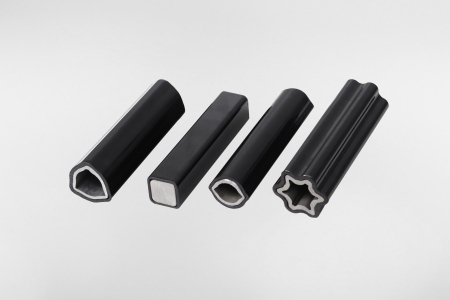

A NOBRE fornece Tubos e Barras em diversas medidas, sendo o comprimento máximo de 3 metros.

SÉRIE 500 Automotiva - PERFIL QUADRADO

TBN 05	TUBO QUADRADO DE 26,00MM
TBN 06	BARRA QUADRADA DE 19,05MM (3/4")

SÉRIE 1000 Automotiva - PERFIL QUADRADO

TBN 07	TUBO QUADRADO DE 28,65MM (1.1/8")
TBN 08	BARRA QUADRADA DE 22,22MM (7/8")

SÉRIE 100  AGRÍCOLA - PERFIL QUADRADO

TBN 02	TUBO QUADRADO DE 19,00MMX1,25MM
TBN 03	TUBO QUADRADO DE 22,00MM
TBN 04	BARRA QUADRADA DE 16,00MM

SÉRIE 1000/1500 AGRÍCOLA - PERFIL QUADRADO

TBN 07	TUBO QUADRADO DE 28,65MM (1.1/8")
TBN 08	BARRA QUADRADA DE 22,22MM (7/8")

SÉRIE 2000 AGRÍCOLA - PERFIL QUADRADO

TBN 28	TUBO QUADRADO DE 36,85MM
TBN 29	BARRA QUADRADA DE 30,00MM

SÉRIE 2500 AGRÍCOLA - PERFIL QUADRADO

TBN 28J	TUBO QUADRADO DE 39,80MM
TBN 29	BARRA QUADRADA DE 30,00MM

SÉRIE 5000 AGRÍCOLA - PERFIL QUADRADO

TBN 58	TUBO QUADRADO DE 45,24MM
TBN 59	BARRA QUADRADA DE 36,85MM

SÉRIE 6000 AGRÍCOLA - PERFIL QUADRADO

TBN 58J	TUBO QUADRADO DE 50,20MM
TBN 59	BARRA QUADRADA DE 36,85MM

SÉRIE 1000 AGRÍCOLA - PERFIL Oval (TWN)

TWN 07	TUBO OVAL (EXTERNO) DE 48,00MM
TWN 08	TUBO OVAL (INTERNO) DE 40,10MM

SÉRIE 2000/2500 AGRÍCOLA - PERFIL Oval

TWN 28	TUBO OVAL (EXTERNO) DE 57,50MM
TWN 29	TUBO OVAL (INTERNO) DE 49,00MM

SÉRIE 1000 AGRÍCOLA - PERFIL Oval (CWN)

CWN 07	TUBO OVAL (EXTERNO) DE 39,00MM
CWN 08	BARRA Oval (INTERNO) DE 30,80MM

SÉRIE 1000 AGRÍCOLA - PERFIL Triangular

TIN 07	TUBO TRIANGULAR (EXTERNO) DE 36,00MM
TIN 08	TUBO TRIANGULAR (INTERNO) DE 29,00MM

SÉRIE 2500/5000 AGRÍCOLA - PERFIL Triangular

TIN 58	TUBO TRIANGULAR (EXTERNO) DE 52,50MM
TIN 59	TUBO TRIANGULAR (INTERNO) DE 44,60MM

SÉRIE 1001 AGRÍCOLA - PERFIL Triangular EXPORTAÇÃO

TIN 6012	TUBO TRIANGULAR (EXTERNO) DE 32,50MM C/ PAREDE 2,60MM
TIN 6013	TUBO TRIANGULAR (INTERNO) C/ 26,50MM C/ PAREDE 3,50MM

SÉRIE 1002 AGRÍCOLA - PERFIL Triangular EXPORTAÇÃO

TIN 6025	TUBO TRIANGULAR (EXTERNO) DE 36,00MM C/ PAREDE 3,20MM
TIN 6023	TUBO TRIANGULAR (INTERNO) DE 29,00MM C/ PAREDE 4,00MM

SÉRIE 1503 AGRÍCOLA - PERFIL Triangular EXPORTAÇÃO

TIN 6032	TUBO TRIANGULAR (EXTERNO) DE 43,50MM C/ PAREDE 3,40MM
TIN 6025	TUBO TRIANGULAR (INTERNO) DE 36,00MM C/ PAREDE 3,20MM

SÉRIE 2004 AGRÍCOLA - PERFIL Triangular EXPORTAÇÃO

TIN 6032	TUBO TRIANGULAR (EXTERNO) DE 43,50MM C/ PAREDE 3,40MM
TIN 6033	TUBO TRIANGULAR (INTERNO) DE 36,30MM C/ PAREDE 4,50MM

SÉRIE 2505 AGRÍCOLA - PERFIL Triangular EXPORTAÇÃO

TIN 6042	TUBO TRIANGULAR (EXTERNO) DE 51,60MM C/ PAREDE 3,00MM
TIN 6043	TUBO TRIANGULAR (INTERNO) DE 45,00MM C/ PAREDE 4,00MM

SÉRIE 2506 AGRÍCOLA - PERFIL Triangular EXPORTAÇÃO

TIN 6055	TUBO TRIANGULAR (EXTERNO) DE 54,00MM C/ PAREDE 4,00MM
TIN 6043	TUBO TRIANGULAR (INTERNO) DE 45,00MM C/ PAREDE 4,00MM

SÉRIE 5007 AGRÍCOLA - PERFIL Triangular EXPORTAÇÃO

TIN 6055	TUBO TRIANGULAR (EXTERNO) DE 54,00MM C/ PAREDE 4,00MM
TIN 6053	TUBO TRIANGULAR (INTERNO) DE 45,00MM C/ PAREDE 5,50MM

SÉRIE 6008 AGRÍCOLA - PERFIL Triangular EXPORTAÇÃO

TIN 6062	TUBO TRIANGULAR (EXTERNO) DE 63,00MM C/ PAREDE 4,00MM
TIN 6073	TUBO TRIANGULAR (INTERNO) DE 54,00MM C/ PAREDE 6,00MM

CÓDIGO MEDIDA "A" MEDIDA "B" APLICAÇÃO QUADRADO Oval Triangular PEN 5/40 5,00 40,00 100     PEN 6/60 6,00 60,00       PEN 8/45 8,00 45,00 1000     PEN 8/50 8,00 50,00   CW 1000 1001 PEN 8/55 8,00 55,00 1000/1500 CW 1000 1001 PEN 8/60 8,00 60,00 2000     PEN 8/65 8,00 65,00 2000     PEN 8/70 8,00 70,00   1000   PEN 10/45 10,00 45,00       PEN 10/60 10,00 60,00 2500   2000 PEN 10/65 10,00 65,00     2000 PEN 10/70 10,00 70,00 2500/5000   1000/1002/5000/5007 PEN 10/75 10,00 75,00     2004/2500 PEN 10/80 10,00 80,00 5000 2000/2500 2505/2506/2500/5000/5007 PEN 10/85 10,00 85,00       PEN 10/90 10,00 90,00 6000   6008 PEN 10/100 10,00 100,00

O Pino de Engate Rápido é composto por um pino de aço, um contra pino e uma mola.

CÓDIGO MEDIDA “A” MEDIDA “B” MEDIDA “C” MEDIDA “D” MEDIDA  “E” MEDIDA  “F” APLICAÇÃO TCN 31/P 13,70 76,00 23,00 17,00 9,00 27,00   TCN 31 13,70 83,00 26,00 12,00 14,00 31,00 SÉRIES 1000/1500/2000 TCN 31/G 13,70 88,00 31,00 12,00 14,00 31,00 SÉRIES 2500/5000/6000 TCN 31SJ 13,70 70,00 20,00 17,00 9,00 24,00 GIRO LIVRE SÃO JOSÉ TCN 31T/G 13,70 88,00 31,00 12,00 14,00 31,00 SÉRIE 6000/6008 C/ TRATAMENTO TCN 31A 13,70 83,00 23,50 16,00 12,50 31,00 ADAPTADORES SÉRIE 2000 TCN 31E 13,70 88,00 27,00 18,00 12,00 31,00 ADAPTADORES SÉRIE 2000
